IX2215でHGWを併用してひかり電話を使う方法【注意点あり】

こんにちは。小川智也です。

今回はNEC UNIVERGE IX2215でHGWを併用してひかり電話を使う方法をサクッとご紹介します！

結論

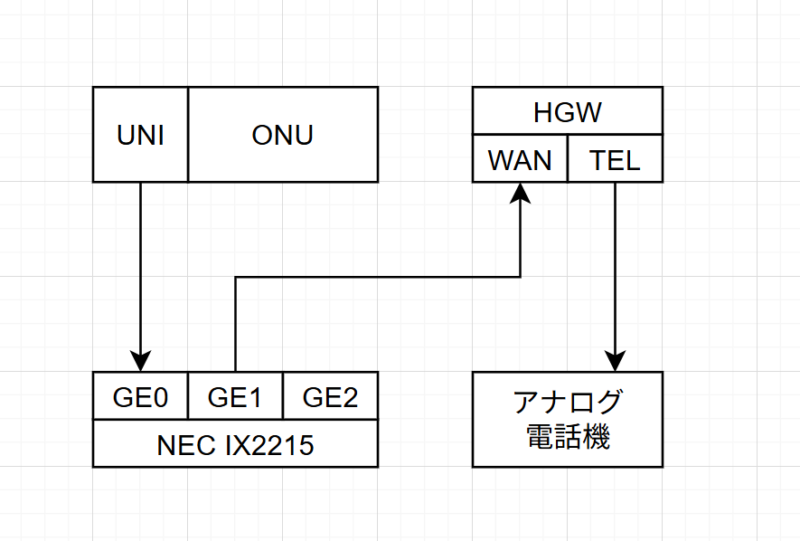

「GE0とGE1をブリッジしてGE1とHGWのWANをつなぐ」

これだけでいけます。注意事項としては、HGWからTELポートでアナログ電話を使う想定での方法なので、SIPを使ってスマホやパソコンで発着信はできません。

IX2215などのGE2まである機種を対象としていますが、IX2105などの省スペース機種でもGE1をポートVLANで分割すれば不可能ではないと思われます。

ちなみにHGWはONU分離型のほうがやりやすいです。（一体型の場合はおそらくLANの延長が必要？）

やり方

やり方は下記の5ステップです。

1. ONUとHGWを直でつなぎ、ひかり電話が使えることを確認する
2. (必要に応じて) IXのブリッジ機能を有効化する
3. GE0にbridge-groupを割り当てる
4. GE1にbridge-groupを割り当てる
5. IXのGE1とHGWのWANをつなぐ

1. ONUとHGWを直でつなぎ、ひかり電話が使えることを確認する

まず初めに、ONUとHGWを直でつなぎ、ひかり電話が使えることを確認します。

ひかり電話の設定データはIPv6経由で配布されるため、一回でも接続させることでHGWにひかり電話の設定データを記憶させます。

2. IXのブリッジ機能を有効化する

グローバルコンフィグレーションモードで下記のコマンドを実行し、IPv4のみブリッジ機能を有効化します。既に有効化されている方はスキップしてください。ここではブリッジ番号に1を割り当てていますが、干渉する場合は任意の数字に置き換えてもらって結構です。

IPv4のみブリッジする理由は、IPv6をブリッジした場合にIXのIPoE接続と干渉することを防ぐためです。

bridge irb enable
no bridge 1 bridge ipv6

3. GE0にbridge-groupを割り当てる

グローバルコンフィグレーションモードで下記のコマンドを実行し、GE0にブリッジグループを割り当てます。ブリッジ番号は先ほどと同じものを割り当ててください。

interface GigaEthernet0.0
  bridge-group 1

4. GE1にbridge-groupを割り当てる

グローバルコンフィグレーションモードで下記のコマンドを実行し、GE1にブリッジグループを割り当てます。ブリッジ番号は先ほどと同じものを割り当ててください。

interface GigaEthernet1.0
  bridge-group 1

5. IXのGE1とHGWのWANをつなぐ

コマンドの設定はこれで終了です。最後に、IXとHGWを接続すれば無事にひかり電話が使えるようになっていると思います。

確認ができましたら、write memory で忘れずに保存しておきましょう。

解説

ぶっちゃけ中でやっていることはONUにスイッチングハブ直付けしてIXとHGWどっちもぶら下げるという構成とほぼ同じです。

ただ、こっちの構成のほうがスイッチングハブ無しで済んでコンパクトな上、スイッチングハブと違い技適があるので電気通信事業法に引っかからないというメリットもあります。

まとめ

まとめです。今回はIX2215でHGWを併用してひかり電話を使う方法を解説していきました。

HGWのSIP機能が潰れるのが残念ですが、仕方ないので現状はこのまま運用していこうと思います。

最後まで見ていただき、ありがとうございました。
